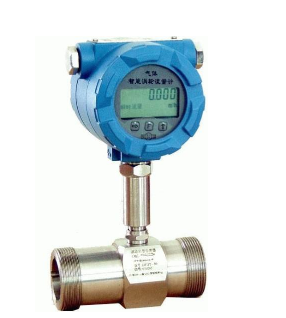

導讀：DN20氣體渦輪流量計

DN20氣體渦輪流量計特點：

1、測量范圍寬，下限流速低于0.5m／s，壓力損失小，葉輪抗沖擊能力強。

2、具有較高的抗電磁干擾和抗震動能力，采用全密封隔離保護自潤滑軸承，性能可靠工作壽命長。

3、采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。精度優于±0.02％。

4、儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。

5、采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。

6、可在被測氣體穩定的壓力狀態下進行壓力補償。

DN20氣體渦輪流量計優點

1.準確度高

流量計對流體流量測量最重要的指標是準確度，準確度也是判斷流量計好壞的重要指標。然而渦輪流量計的準確度在0.1～0.5%，在線性流量范圍內，即使流量發生變化，累積流量準確度也不會降低。并且在短時間內，渦輪流量計的再現性可達0.05%。

2.量程比寬

量程比就是流量計最大測量范圍與最小測量范圍之比，量程比數值大，說明流量計的測量范圍大。渦輪流量計的量程比可達8～10，在同樣口徑下，渦輪流量計的最大流量值大于很多流量計。

3.適應強強

渦輪流量計可以做成封閉結構，其轉速信號是非接觸測量，故容易實現耐高壓設計。

4.適應溫度范圍大

對于某些流體，其溫度各不相同，有的流體溫度過高，有的流體溫度過低，這非?？简灹髁坑嫷某惺苣芰?。如果渦輪流量計的渦輪和軸承選擇耐高溫、熱膨脹系數小的材料，就可以在較寬的溫度范圍內使用。

5.抗干擾能力強

渦輪流量計不想電磁流量計那樣受電磁干擾和震動干擾等，而渦流流量計是通過渦流葉片角速度，通過傳感器反饋到顯示器上，進過微處理器計算，直接得到流量的，故不受電磁干擾和震動干擾。

測量范圍及工作壓力：表2（注：表2所示測量范圍均為工作狀態下流量范圍）

DN20氣體渦輪流量計性能指標：

1、高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

2、重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；

3、具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正

4、所有有效數據掉電后保持10年不丟；

5、范圍度寬，中大口徑可達1:20，小口徑為1:10；

6、結構緊湊輕巧，安裝維護方便，流通能力大；

7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等。

DN80氣體渦輪流量計

本產品是具有功能強、流量范圍寬、操作維修簡單,、安裝使用方便等優點，并且主要技術指標均達到國外同類產品的先進水平的新型、成熟氣體流量儀表。

一、產品特點：

■ 無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

■ 工藝安裝條件不苛刻，儀表上、下游直管段為上游≥3DN、下游≥1DN；

■ 流量測量范圍較寬（Qmax/Qmin=15～20），可在小流量區域進行有效工作；

■ 就地顯示流量值，并帶多種信號輸出功能。

DN80氣體渦輪流量計

二、選型提示 ：

選購氣體渦輪流量計需詳細確定以下參數：管道管徑，測量介質，工作溫度，壓

力（工作狀態或標準狀態），安裝方式（管道式或插入式），供電電源（12V、24V或電池

供電），輸出方式（4-20mA、脈沖輸出或485通迅），大流量（工作狀態或標準狀態），

需不需防爆，法蘭連接型要不要帶配對法蘭。

DN80氣體渦輪流量計

三、注意事項：

1、中低壓表大檢漏壓力：≤1.0Mpa，溫壓補償型檢漏壓力不超過壓力傳感器上限值的3倍。高壓表殼按額定流量的1.2倍壓力檢漏。

2、安裝后檢漏及安裝使用中應遵守如下規定：

a先關閉出氣閥門和進氣閥門。

b微微開啟出氣閥門，再緩慢打開進氣閥門，使表緩慢啟動，然后再緩慢打開出氣閥門，使達到正常運行狀態，要防止驟然啟動，損壞表芯。

c在停氣的時候，需關閉出氣閥門，然后再關閉進氣閥門，每次啟動時均應遵守上述規定。

3、氣體渦輪流量計安裝使用后，不得隨意觸及螺栓、螺釘及螺母等緊固件，以免發生漏氣、損壞等危險。

4、流量計機芯（氣質干凈）應每半年進行清洗維護一次；（氣質較臟）應每月進行清洗維護一次。

5、如果機芯經分解維修后，重新投入使用，需按大壓力先進行密封試驗。并向機芯內注精密儀表油或變壓器油。
