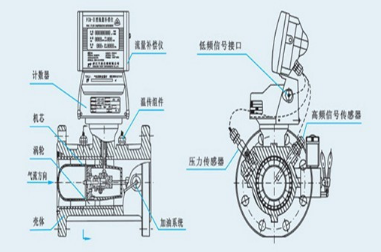

導讀：氣體渦輪流量計的原理與維護。氣體渦輪流量計采用渦輪進行測量。氣體渦輪流量計先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率-電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。

　　氣體渦輪流量計廣泛應用于石油、有機液體、無機液、液化氣、天然氣和低溫流體等。

　　按儀表功能分類可分為3大類

　　1、氣體渦輪流量傳感器/變送器:

　　該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號(4-20mA);儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6.。

　　氣體渦輪流量傳感器/變送器應用場合：可作為工況流量信號的采集儀表，將流量信號遠傳至上位機

　　2、智能一體化氣體渦輪流量計

　　一體化智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。

　　應用場合：

　　1.在溫度、壓力相對穩定的工況現場，作為工業控制儀表

　　2.在溫度、壓力相對穩定的工況現場，用戶可根據儀表示值氣體方程自

　　智能一體化氣體渦輪流量計行運算到標況流量

　　3、智能溫壓補償一體化氣體渦輪流量計

　　智能溫壓補償一體化氣體渦輪流量計態方程進行溫度壓力補償，自動進行壓縮因子修正，然后將標準狀態下的體積流量直觀的顯示出來。

　　應用場合：精確計量或貿易結算

　　用戶選型

　　用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。

　　為使流量計的使用性能最佳，流量計的使用流量范圍應在(20%～80%)Qmax范圍內比較合適。

　　氣體渦輪流量計的使用與維護

　　為保證氣體渦輪流量計長期正常工作，必須經常檢查流量計的運行狀況，作好維護工作，發現問題及時排除。

　　1、渦輪流量計投運前要先進行儀表系數的設定，仔細檢查，確定流量計接線無誤、接地良好后方可送電。

　　2、定期對流量計進行清洗、檢查和復校。設有潤滑油或清洗液注入口的流量計，應按說明書的要求定期注入潤滑油或清洗液，以維護葉輪良好運行。

　　3、監查顯示儀表狀況，評估顯示儀表讀數，有異常要及時檢查。

　　4、保持過濾器暢通。過濾器被雜質堵塞，可以從其入口、出口處壓力表讀數差的增大來判斷出，出現堵塞及時排除，否則，會嚴重降低流量。

　　5、對于大流量貿易結算計量，為保證流量計的精確度，流量計必須經常校驗。現場應配備在線校驗設備，或配備可移動式校驗裝置，雖然一次性投資較大，但從長遠經濟利益考慮是值得的。

按儀表功能分類可分為3大類

1、氣體渦輪流量傳感器/變送器:該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6.。

應用場合:：可作為工況流量信號的采集儀表，將流量信號遠傳至上位機

2、智能一體化氣體渦輪流量計

一體化智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。

應用場合:：

1.在溫度、壓力相對穩定的工況現場，作為工業控制儀表。

2.在溫度、壓力相對穩定的工況現場，用戶可根據儀表示值氣體方程 自行運算到標況流量。

3、智能溫壓補償一體化氣體渦輪流量計

HLWQ-D型氣體渦輪量計內置溫度、壓力傳感器和智能流量積算儀，通過微處理單元對實時采集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，然后將標準狀態下的體積流量直觀的顯示出來。

應用場合:：精確計量或貿易結算
