導讀：各種流量計選型的原則和方法

一、流量計選型的原則選擇流量計的原則首先是要深刻地了解各種流量計的結構原理和流體特性等方面的知識，同時還要根據現場的具體情況及考察周邊的環境條件進行選擇。也要考慮到經濟方面的因素。一般情況下，主要應從下面五個方面進行選擇： ① 流量計的性能要求； ② 流體特性； ③ 安裝要求； ④ 環境條件； ⑤ 流量計的價格。

1、流量計的性能要求流量計的性能方面主要包括：測量流量（瞬時流量）還是總量（累積流量）；準確度要求；重復性；線性度；流量范圍和范圍度；壓力損失；輸出信號特性和流量計的響應時間等。

（1）測流量還是總量流量測量包括兩種，即瞬時流量和累積流量，比如對分輸站管道的原油屬于貿易交接或石油化工管道進行連續配比生產或生產流程的過程控制等需要計量總量，間或輔以瞬時流量的觀察。在有的工作場所對流量進行控制則需配備瞬時流量測量。因此，要根據現場計量的需要進行選擇。有些流量計比如容積式流量計，渦輪流量計等，其測量原理是以機械計數或脈沖頻率輸出直接得到總量，其準確度較高，適用于計量總量，如配有相應的發訊裝置也可輸出流量。電磁流量計、超聲流量計等是以測量流體流速推導出流量，響應快，適用于過程控制，如果配以積算功能后也可以獲得總量。

（2）準確度流量計準確度等級的規定是在一定的流量范圍內，如果使用在某一特定的條件下或比較窄的流量范圍內，比如，僅在很小的范圍內變化，此時其測量準確度會比所規定的準確度等級高。如用渦輪流量計計量油品裝桶分發，在閥門全開的情況下使用，流量基本恒定，其準確度可能會從0.5級提高到0.25級。用于貿易核算、儲運交接和物料平衡如果要求測量準確度較高時，應考慮準確度測量的持久性，一般用于上述情況下的流量計，準確度等級要求為0.2級。在這樣的工作場所一般是現場配備計量標準設備（比如體積管），對所使用的流量計進行在線檢測。近幾年由于原油的日趨緊張和各單位對原油計量的高要求，對原油計量提出實行系數交接，即除了每半年對流量計進行一次周期檢測后，貿易交接雙方協商每1個月或2個月對流量計進行檢定確定流量系數，每天根據流量計計量的數據與流量計流量系數計算出數據進行交接，以提高流量計的準確度，也稱為零誤差交接。準確度等級一般是根據流量計的最大允許誤差確定的。各制造廠提供的流量計說明書中會給出。一定要注意其誤差的百分率是指相對誤差還是引用誤差。相對誤差為測量值的百分率，常用“％ R”表示。引用誤差則是指測量上限值或量程的百分率，常用“％ FS”。許多制造廠說明書中并未注明。比如，浮子流量計一般都是采用引用誤差，電磁流量計有的型號也有采用引用誤差的。流量計如果不是單純計量總量，而是應用在流量控制系統中，則檢測流量計的準確度要在整個系統控制準確度要求下確定。因為整個系統不僅有流量檢測的誤差，還包含有信號傳輸、控制調節、操作執行等環節的誤差和各種影響因素。比如，操作系統中存在有2%左右的回差，對所采用的測量儀表確定過高的準確度（0.5級以上）就是不經濟和不合理的。就儀表本身來說，傳感器與二次儀表之間的準確度也應該適當相配，比如說設計出來未經實際標定的均速管誤差如在±2.5%～±4%之間，配上0.2%～0.5%高準確度的差壓計就意義不大了。還有一個問題就是對于檢定規程或制造廠說明書中對流量計所規定的準確度等級指的是其流量計的最大允許誤差。但是由于流量計在現場使用時受環境條件、流體流動條件和動力條件等變化的影響，將會產生一些附加誤差。因此，現場使用的流量計應是儀表本身的最大允許誤差和附加誤差的合成，一定要充分考慮到這個問題，有時候可能現場的使用環境范圍內的誤差會超過流量計的最大允許誤差。

（3）重復性重復性是由流量計原理本身與制造質量決定的，是流量計使用過程中的一個重要的技術指標，與流量計的準確度息息相關。一般在檢定規程中的計量性能要求中對流量計不僅有準確度等級規定外，還對重復性進行了規定，一般規定為：流量計的重復性不得超過相應準確度等級規定的最大允許誤差的1/3～1/5。重復性一般定義為在環境條件和介質參量等不變的情況下，對某一流量值短時間內，同方向進行多次測量的一致性。但是，在實際應用中，流量計的重復性會常常被流體粘度、密度參量的變化所影響，有時這些參量變化還沒有達到需要進行專門修正的程度，會誤認為是流量計的重復性不好。鑒于這種情況下，應選擇對此參量變化不敏感的流量計。比如，浮子流量計容易受流體密度影響，小口徑的流量計不僅受流體密度的影響，可能還會受流體粘度的影響；渦輪流量計如果用在高粘度范圍時的粘度影響；有些未做修正處理的超聲流量計會受到流體溫度的影響等等。如果流量計的輸出是非線性的，這種影響可能會更為突出。

（4）線性度流量計的輸出主要有線性和非線性平方根兩種。一般的來說流量計的非線性誤差是不單

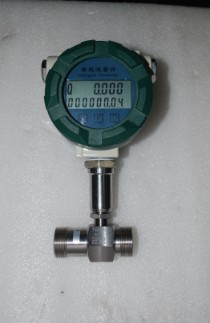

不銹鋼渦輪流量計 選型問答：

1、瞬時流量和累計流量

  顧名思義，瞬時流量為瞬間的流量速度，一般單位為m3/H,或者L/MIN等，累計流量就是流量累計起來的流量，一般單位為m3，L，T等。在一般流量計的顯示屏上，一般有兩排數據，上面是瞬時流量，下面為累計流量，瞬時流量會經常變化，累計流量再不清零的情況下，一般只會增加，不會減少。

2、渦輪流量計不能測粘度高的介質，如何判斷高低？

 渦輪流量計的測量原理為介質通過葉輪推動葉輪轉動，通過轉動速度判斷流速，如果介質粘度過高，會影響葉輪轉動，從而影響測量，一般來說工作狀態下，運動粘度不得大于5*10-6，如果不知道介質密度，可以參考柴油，如果粘度高于柴油，則不適合用渦輪流量計，可以考慮用楔形等差壓流量計。

3、什么是溫壓補償？

  流量有體積流量和質量流量，相同質量的氣體，當溫度和壓力變化時，體積會隨之變化，而常用的流量儀表，渦輪，渦街，孔板等，都是測體積的流量計，所以當需要介質質量流量時，就需要加上溫度和壓力參數，通過計算得出質量或者標況流量。液體隨著溫度，壓力的變化，體積不會發生太多變化，所以不需要溫壓補償。

4、流量計的直管段要求？

  速度式流量計，需要一個穩定的流體狀態，流體在通過彎管，擴經、縮徑，泵閥之后，流體會發生紊亂，因而影響測量，所以這類流量計安裝需要一定的直管段，來讓流體穩定下來。一般來說至少需要保證前十后五，也就是流量計前端需要不少于十倍于管段直徑的直管，流量計后端需要不少于五倍于管段直徑的直管。如果前端是泵閥 ，影響會更大，所以直管的要求會更長。

5、流量計要求滿管

速度式流量計，是通過測量流速，根據管道口徑算出截面積，然后算出瞬時流量，如果介質不滿管，就會出現算出來的流量偏大，甚至無法測出流量，保證介質滿管，液體，流量方向盡量從下往上，嚴禁從下往上，水平安裝的時候，出口液位要高于流量計安裝位置?，F(xiàn)場如果不滿足可以通過“U”型設計以保證流量計滿管。
