導讀：氣體渦輪流量計安裝要求介紹

　　a、常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝；

　　b、介質工作溫度在300度以上時，用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭，同理工作溫度-100度以下的介質，也要采取防凍措施；

　　c、為保證流量計準確計量，要求設置前后直管段；

　　d、為保證流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥及切斷閥；

　　e、因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；

　　f、流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；

　　g、法蘭式和夾裝式流量計安裝時，應注意法蘭之間密封墊片內孔尺寸大于流量計和工藝管道通徑6-8mm及否同軸，以避免因其產生干擾流而影響計量精確度；

　　h、插入式流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm；

　　i、對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計；

　　j、測量管外壁上箭頭所指方向為被測介質流向；

　　k、流量計殼體必須可靠接地，若無接地條件應向廠方說明；

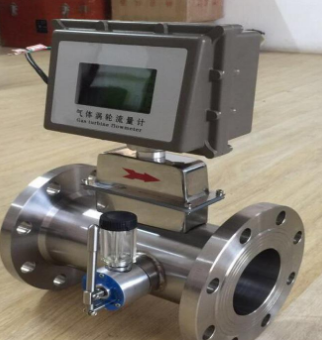

氣體渦輪流量計主要用于工業管道中空氣,氮氣,氧氣,氫氣,沼氣,天然氣,蒸汽等介質流體的流量測量，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。

　　工作原理：

　　在氣體渦輪流量計的使用過程中，氣體流經過流量計推動渦輪葉片旋轉。葉輪的轉數與通過渦輪流量計的氣體體積成正比。流量計入口處安裝有一個特殊設計的專利導流架，隨著流速的增加,對進入流量計的氣流進行加速。導流架的設計可消除任何潛在流體擾動，如渦流或不對稱流。對渦輪葉片的推動力也同時增加。確保了流量計在允許的誤差范圍內高精度計量，即使在小流量的狀況下也可以準確計量。作用在渦輪葉片上的氣流是軸向的，渦輪裝置在主傳動軸上，傳動軸配有高強度的球軸承。氣體通過渦輪葉片后，渦輪葉片的旋轉經齒輪組減速后。入口通道內壓力得到回復，通道設計可確保流態的最優化。

　　產品特點：

　　流量計精度高，壓力損失小，始動流量低，對溫度壓力和流量進行自動跟蹤補償，電池供電，可輸出多種信號，選用進口軸承，壽命長，安裝維修方便。智能型速度式流量儀表是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力補償，具有準確度高、重復性好、測量范圍寬、安裝使用方便等優點。是一種測量封閉管道中氣體介質流量的速度式儀表。適用于燃氣及其他工業領域中的氣體量精確測量。由于其體積小、精度高、重復性好。它吸取了國外同類產品的先進結構，經過優化設計，綜合了氣體力學、流體力學、電磁學等理論。采用先進的傳動結構而自行開發的新產品。氣體渦輪流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償?shù)男乱淮髁坑嫞鞘?、化工、電力、冶金、工業鍋爐等工業行業的燃氣計量和城市天然氣、燃氣調壓站及燃氣貿易計量的理想儀表。它具有壓力損失小、準確度高、始動流量低、抗振與抗脈動流性能好、量程比寬等特點。
