導讀：切向渦輪流量計怎樣安裝及方法

渦街流量計安裝方式的選擇 渦街流量計既可安裝在水平管道上，也可安裝在垂直管道上。因為渦街流量計是一種速度式流量計，要實現準確測量，必須注意保證滿管測量，故在水平管道上安裝渦街流量計，一般應選擇安裝在管道的最低處，安裝在垂直管道時，流體的流向應自下而上。

渦街流量計直管段要求 渦街流量計的安裝對其前后直管段的要求是非?？量痰?，流量計上游要保證有 10D ~ 35D 的直管段（D為管道直徑），流量計下游直管段應不小于 5D， 上游直管段長短視上游有無直角彎、擴大管、縮徑管而定。特別注意，在直管段滿足要求的情況下，流量計應盡量選擇安裝在前后直管段盡量大的管道位置處，這樣能夠保證流量計上下游節流件所造成的紊流不致影響到流量計測量精度。

渦街流量計安裝位置的選擇 （1）管道的強烈震動會對渦街流量計的測量產生一定的影響，故在選擇渦街流量計安裝位置時，應盡量避免安裝在有強烈震動的管道上，以免影響測量精度。當管道有震動時，必須采取減震措施。（2）工頻干擾信號存在也會對渦街流量計的測量產生非常大的影響，工頻信號會疊加到測量信號中去。故渦街流量計盡量避免安裝在大功率電動機等存在的環境里，在此環境下，必須采取做好儀表接地，選用屏蔽電纜，信號的傳輸方式采用直流信號等措施消除工頻干擾。（3）渦街流量計漩渦發生體的迎流面必須正對著流體流動方向，安裝時應特別注意，否則會產生非常大的偏差。（4）在渦街流量計帶有流量調節的系統中，渦街流量計即使?jié)M足直管段要求，也必須安裝在調節閥前。否則調節閥產生的射流會對渦街流量計的測量產生影響，會出現閥門開小，流量反而增大的現象。

渦街流量計使用注意事項

隔爆型渦街流量計，絕對不能在通電狀態下在爆炸危險界區內打開儀表設備外殼，否則會產生非安全火花，有現場發生爆炸的危險。在檢修時要注意保護流量計外殼，尤其是隔爆接合面不能受損傷，否則影響其防爆性能。

渦街流量計漩渦發生體長時間使用，發生體表面會沾污，影響其測量精度，故應定期將渦街流量計發生體從管道中取出，用酒精或汽油進行清洗。

應定期檢查渦街流量計的零點，對于插入式渦街流量計檢查儀表零點非常方便，只需將渦街流量傳感器旋轉90°即可，零點偏離較大時進行調零。

常見故障診斷與排除

根據以往渦街流量計的使用和維護，對渦街流量計經常出現的一些故障現象和分析、排除故障的方法進行分類，歸納如下：

故障現象：管道內有流量，渦街流量計無信號輸出

原因分析：①渦街流量計供電不正確；②渦街流量計放大板接線有虛連或斷線；③放大器損壞。

故障排除：①檢查接線是否正確，供電是否正常；②處理好渦街流量計的放大板接線虛連或斷線；③更換放大器。

故障現象：管道內無流量，但傳感器有信號輸出

原因分析：①接地不良，引入干擾；②管道震動較大；③傳感器增益過大。

故障排除：①檢查接地電阻，應不大于10Ω，否則處理接地；②對工藝管線進行減震處理；③調整增益電位器至合適值。

故障現象：管道內有正常流量，但傳感器輸出頻率為50Hz

原因分析：流量計附近有大功率的電動機或比較強的電場。

故障排除：加強對信號線的屏蔽處理，并將原脈沖信號改為標準電流信號。

故障現象：正常流量時傳感器輸出信號不穩定

原因分析：①用示波器檢查輸出信號是漏脈沖，還是多脈沖，前者說明增益過??；后者說明增益過大；②流量計安裝不正確，流場產生振動。

故障排除：①調整增益電位器至合適的值；②按照流量計前后直管段的要求進行安裝。

故障現象：在調節流量時流量與閥門的開度成反比

原因分析：調節閥安裝在流量計的前面，在小流量時產生射流。

故障排除：進行改造將調節閥安裝在流量計的后面。

在工藝介質流量的測量中，渦街流量計相對于孔板和其它的流量計來說，具有其獨特的優點，尤其是對于大口徑流量的測量或計量更顯其優勢。實踐表明，在正確安裝渦街流量計的前提下，只要對其進行精心的維護維修，渦街流量計是能夠準確測量流量的。

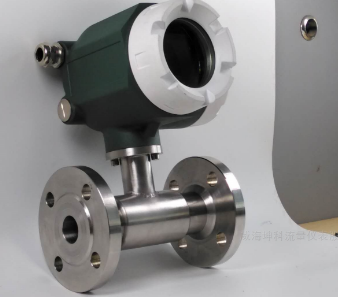

渦輪流量計的安裝和注意事項

1、安裝

（1）變送器的電源(向電子設備提供功率的裝置)線采用金屬(Metal)屏蔽線，接地要良好可靠。電源為直流24V，650Ω阻抗。

（2）變送器應水平安裝（ān zhuāng），避免垂直安裝，并保證其前后有適應的直管段，一般前10D，后5D。渦街流量計該產品具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。是根據卡門渦街原理(Kármán Vortex Street)測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。

（3）保證流體的流動方向與儀表外殼的箭頭方向一致，不得裝反。渦街流量計也稱之為旋渦流量計或卡門渦街流量計。綜合吸收發達國家先進技術和總結多年研究生產經驗的基礎上進行精心設計的產品，實現了產品智能化、標準化、系列化、通用化、生產模具化、確保產品質量的美觀性。該產品具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。

（4）被測介質(起決定作用的物質)對渦輪（Turbo）不能有腐化侵蝕，特別是軸承(bearing)處，否則應采取措施（指針對問題的解決辦法)。渦輪流量計它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1，精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。

（5）注意(attention)對磁感應部分不能碰撞。

2、注意事項

（1）安裝渦輪流量計前，管道要清掃。渦輪流量計它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1，精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。被測介質不潔凈時，要加過濾（filtration）器。否則渦輪、軸(Shaft)承(bearing)易被卡住，測不出流量來。

（2）拆裝流量(單位:立方米每秒)計時，對磁感應部分不能碰撞(collision)。

（3）投運前先進（advanced）行儀表系數的設定(shè dìng)。仔細檢查，確定儀表接線無誤，接地良好，方可送電。

（4）安裝（ān zhuāng）渦輪流量(單位:立方米每秒)計時，前后管道（Conduit）又叫法蘭凸緣盤或突緣要水平，否則管道應力對流量計影響很大。
