導讀：DN100智能氣體渦輪流量計

本產品主要用于工業管道中空氣,氮?dú)?氧氣,氫氣,沼氣,天然氣,蒸汽等介質流體的流量測量。

一、功能特點：

智能一體化設計，漢字點陣顯示及多種輸出功能:

FH-LWQ：不帶壓力、溫度傳感器，顯示工況體積流量；可用手動設置壓力、溫度值進行非實時溫壓補償。顯示標況流量。

FH-LWQZ：集流量、溫度、壓力傳感器和智能流量積算儀于一體，實現流量的溫/壓實時補償，顯示標況體積流量。

具有軟件頻譜分析功能，提高了儀表抗干擾和抗震的能力；

采用磁阻傳感器。起動流量低，壓力損失小，準確度高，重復性好；

采用雙電源供電，內置3.6VDC鋰電池供電，當外置24VDC供電時，內部電源自動切換；

斷電保護功能；采用E2PROM技術，內部參數保存。

采用進口全密封隔離保護自潤微矩軸承，大大提高了儀表的使用壽命；

安裝要求低：前直管段≥3D，后直管段≥1D，即可保證儀表的計量準確度；

防爆結構設計，可用于易爆氣體的計量；

安裝操作方便，使用穩定可靠。

DN100智能氣體渦輪流量計

二、性能參數：

1.測量介質：天然氣、煤氣、氮?dú)?、壓縮空氣等氣體；

2.公稱口徑：DN20~DN300mm；

3.準確度：±1.0%；重復性：優于±0.3%；

4.額定工作壓力：1.6Mpa；

5.介質溫度：-30℃~+60℃；

6.電源：內置3.6VDC鋰電池；外置24VDC；

7.防爆標志：ExaⅡBT4；

8.輸出信號：脈沖輸出，（4~20）mA電流信號（二線制/三線制），RS-485通訊（modbus協議），控制信號輸出。

三、安裝：

1、安裝前，管道須吹掃干凈，以防殘渣鐵屑影響流量計的正常運轉。

2、安裝前，用微小氣流吹動渦輪時，渦輪能轉動靈活，并沒有無規則的噪音，計數轉動正常，無間斷卡滯現象，則流量計可安裝使用。

3、安裝時法蘭和管道法蘭中間要加密封墊圈。

4、氣體流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向我公司訂貨，嚴禁過濾器和流量計直接相連。

5、在安裝時前后均應加截至閥門。

6、法蘭盤連接處管道內經處不應該有突起相連接。

7、天然氣流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。

8、安裝在便于維修、無強電磁場干擾、無機械振動以及熱輻射影響的場所。

9、不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合。

10、室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命。

11、可水平或垂直安裝，流體流動方向應與殼體上標識的方向一致，在流量計的上游應保證有不小于10Dn的直管段，表后不小于5Dn的直管段。

12、為了不影響流體正常輸送，建議按圖2安裝旁通管路，在正常使用時必須關閉旁通管道閥門。

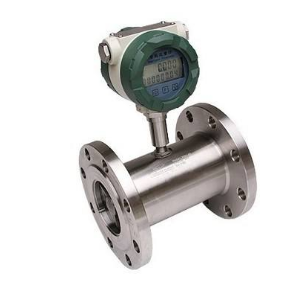

DN40渦輪流量計

本產品具有精度高，重復性好，壽命長操作簡單等特點?？蓮V泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。

一、技術參數：

1.公稱通徑：（4～200）mm，DN-200以上選用插入式；

2.介質溫度：常溫型（-20～80）℃、高溫型（-20～150）℃；

3.環境溫度：（-20～55）℃；

4.準 確 度：±0.2%、±0.5%、±1％；

5.檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）；

6.供電電源：電壓：12V±0.144V, 電流：≤10mA；

7.輸出電壓幅值：高電平≥8V，低電平≤0.8V；

8.脈沖輸出型：傳感器至顯示儀表的距離可達250米；

9.4～20mA輸出型：變送器至顯示儀表的距離可達500米；

10.現場顯示型供電電源：3V（鋰電池供電，可連續使用3年）；

10.顯示方式：現場液晶顯示瞬時流量和累計流量；

11.現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出，遠傳距離500米，可加裝RS485通訊功能。

DN40渦輪流量計

二、安裝維護：

1、對直管段的要求：

必須水平安裝在管道上(管道傾斜在50以內)，安裝時流量計軸線應與管道軸線同心，流向要一致。

上游管道長度應有不小于2d的等徑直管段，如果安裝場所充許建議上游直管段為20d、下游為5d。

2、對配管的要求：

安裝點的上下游配管的內徑與流量計內徑相同。

3、對旁通管的要求：

為了保證智能渦輪流量計檢修時不影響介質的正常使用，在智能渦輪流量計的前后管道上應安裝切斷閥門(截止閥)，同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象。

4、對外部環境的要求：

安裝在室內，必須要安裝在室外時，一定要采用防曬、防雨.防雷措施，以免影響使用壽命。

5、對介質中含有雜質的要求：

為了保證流量計的使用壽命，應在流量計的直管段前安裝過濾器。

6、安裝場所：

流量計應安裝在便于維修，無強電磁干擾與熱輻射的場所

7、對安裝焊接的要求：

用戶另配一對標準法蘭焊在前后管道上。不允許帶流量計焊接！

安裝前應嚴格清除管道中焊渣等臟物，用等徑的管道(或旁通管)代替流量計進行吹掃管道。以確保在使用過程中流量計不受損壞。安裝流量計時，法蘭間的密封墊片不能凹入管道內。
