導讀：旋進漩渦流量計概述

一.旋進漩渦流量計概述

   智能旋進旋渦氣體流量計采用先進的微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品的先進水平?？蓮V泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。

二、旋進漩渦流量計的特點：

1、內置式壓力、溫度、流量傳感器，安全性能高，結構緊湊，外形美觀。

2、就地顯示溫度、壓力、瞬間流量和累積總量。

3、采用先進的信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，

大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。

4、特有時間顯示及實時數據存儲之功能，無論什么情況下，都能保證內部數據不會丟失，可永久性保存。

5、整機功耗極低，能憑內部電池可長期供電運行，是理想的無需外電源就地顯示儀表。

6、防盜功能可靠，具有密碼保護，防止參數改動。

7、表頭可180度隨意旋轉，安裝方便。

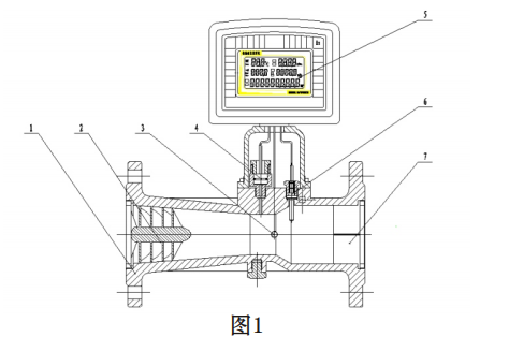

三、旋進漩渦流量計結構

1、殼體 2、旋渦發生體 3、流量傳感器 4、壓力傳感器 5、流量積算儀

6、溫度傳感器 7、導流體

四、流量計工作原理（見圖2）

   當流體通過螺旋形的旋渦發生體后，流體被強迫繞旋渦發生體中心劇烈地旋轉，形成旋渦流。旋渦流加速，沿流動方向經縮段、流動強度增強。當旋渦流進入擴散段后，在導流體回流的作用下，該旋渦產生二次旋轉，二次旋渦的頻率與流量成正比。當流量計設計得當時，在很寬的流量范圍內，旋渦的頻率與流量成線性關系。該頻率由壓電傳感器檢測，通過流量積算儀進行運算和處理。顯示流量的瞬間流量和累積總量，并變送輸出對應的4~20mA電流信號。

四、流量計工作原理（見圖2）

   當流體通過螺旋形的旋渦發生體后，流體被強迫繞旋渦發生體中心劇烈地旋轉，形成旋渦流。旋渦流加速，沿流動方向經縮段、流動強度增強。當旋渦流進入擴散段后，在導流體回流的作用下，該旋渦產生二次旋轉，二次旋渦的頻率與流量成正比。當流量計設計得當時，在很寬的流量范圍內，旋渦的頻率與流量成線性關系。該頻率由壓電傳感器檢測，通過流量積算儀進行運算和處理。顯示流量的瞬間流量和累積總量，并變送輸出對應的4~20mA電流信號。
