導讀：廠家生產高品質一體化孔板流量計ZFJL

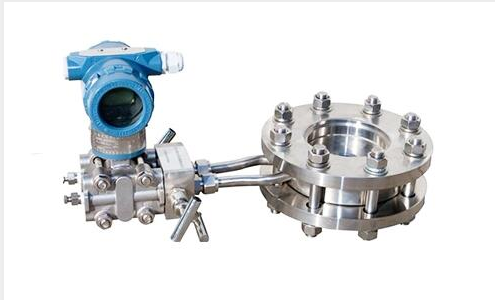

一體化孔板流量計ZFJL

        孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

 孔板流量計適用范圍

1.公稱直徑：15mm≤DN≤1200mm

2.公稱壓力：PN≤10MPa

3.工作溫度：－50℃≤t≤550℃

4.量程比：1:10，1:15

5.精度：0.5級，1級

 一體化孔板流量計ZFJL使用可靠等特點

孔板節流裝置是標準節流件可不需標定直接依照國家標準生產,1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>;2.國際標準ISO5167<國際標準組織規定的各種節流裝置>3.化工部標準GJ516-87-HK06

一體化孔板流量計工作原理

    充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數 無量綱

d－工作條件下節流件的節流孔或喉部直徑

D－工作條件下上游管道內徑

qm－質量流量Kg/s

qv－體積流量m3/s

－直徑比d/D 無量綱

流體的密度Kg/3

可膨脹性系數 無量綱

一體化孔板流量計結構

節流裝置組成

節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等

取壓裝置：環室、取壓法蘭、夾持環、導壓管等

孔板流量計的安裝要求：對直管段的要求一般是是前10D后5D，因此在選購孔板流量計時一定要根據流量計的現場工礦情況來選擇適合現場工礦的流量計。孔板流量計特點;

節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

孔板計算采用國際標準與加工

應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

標準型節流裝置無須實流校準，即可投用。

一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

 一體化孔板流量計智能型特點

采用進口單晶硅智能差壓傳感器

高精度，完善的自診斷功能

智能孔板流量計其量程可自編程調整。

可同時顯示累計流量、瞬時流量、壓力、溫度。

具有在線、動態全補償功能外，還具有自診斷、自行設定量程。

配有多種通訊接口

穩定性高

量程范圍寬、大于10：1

智能型技術指標

高精度：±0.075%

高穩定性：優于0.1%FS/年

高靜壓：40MPa

連續工作5年不需調校

可忽略溫度、靜壓影響

抗高過壓
