導讀：氣體渦輪流量計與液體渦輪流量計區別？ 在購買渦輪流量計的時候，我們常常需要思考一個問題，那就是我們測量的是什么物質？確定是氣體還是液體，然后再根據具體需要進行選擇。為什么需要考慮這個問題呢？渦輪流量計測量氣體的合測量液體的有什么區別呢？

    因?yàn)闅怏w的密度遠小于液體的密度，因此氣體渦輪流量計在結構上與液體渦輪流量計有顯著的區別，氣體的密度受溫度壓力的變化影響較大。

    所以在進行氣體體積流量測量時，一般多采用溫度壓力補償功能的氣體渦輪流量計，以達到準確測量氣體介質的目的。這種渦輪流量計在測量體積流量的同時，必須跟蹤檢測氣體介質的溫度和壓力，并將不同工況條件下的氣體體積流量換算成標準狀態下(P=101.325Kpa T=273.15K)的體積流量。

    而液體渦輪流量計屬于速度式流量計，原理是利用置于液體中葉輪的旋轉角速度與液體流速之間的關系，通過測量葉輪的轉速來計算液體流量的大小，是目前流量?jī)x表中比較成熟的高精度的儀表。該產品除具備已有渦輪流量計的特點和功能外，更注重用戶的體驗，更注重解決用戶在實際使用中遇到的問題。

氣體渦輪流量計為煉化企業高壓瓦斯的計量提供

1.氣體渦輪流量計的結構與原理

1.1結構特點

對于氣體的計量，由于其密度受溫度、壓力的影響較大，為了能準確計量氣體介質的體積流量，必須同時跟蹤檢測介質的溫度和壓力，并將不同工況下的氣體流量轉換成標準狀態下(P=101.325KPA，T=293.15K）的體積流量。隨著科技發展，氣體渦輪流量計已由非智能型發展到智能型，功能進一步完善，穩定性也進一步加強。下面簡單介紹一下Z系列智能旋進漩渦氣體流量計的結構特點。

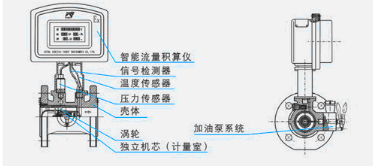

1.1.1流量計的結構

Z型氣體渦輪流量計主要由以下四大部件組成：①旋進漩渦流量傳感器，又由漩渦發生體、殼體、漩渦檢測組體、除旋整流器組成；①量積算儀，又由外殼、溫度接口、壓力接口、顯示窗口、輸出接口組成；③溫度傳感器組件；④壓力傳感器組件。

1.1.2主要特點

①集溫度、壓力、流量傳感器和智能流量積算儀于一體，可檢測工作介質的溫度、壓力和流量，并進行自動補償和壓縮因子自動修正，可直接檢測氣體的標準體積流量或飽和蒸汽的質量流量。②無機械可動件，不易腐蝕、可靠度及穩定性好，長期工作無須維護。③溫度、壓力以及流量等參數可顯示于LCD屏上，又可用4-20mA標準模擬信號輸出與自動化系統接口。④機內可憑內置電池工作，又可由外接電源供電運行。③具有防爆功能，可用于有爆炸性危險的場所。

1.2工作原理

流量傳感器工作原理

氣體渦輪流量計屬于速度式測量?jī)x表。它通測量與流量成正比的頻率信號，來測量流體的體積流量。進入流量計的流體，通過漩渦發生器產生漩渦流，漩渦流在文丘利管中旋進，至達收縮段突然節流使漩渦流加速。

型流量計主要用于氣體的測量，計算儀中微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正。

2，流量計的壓力損失

由于氣體渦輪流量計通過節流段使漩渦流加速，因此必然存在著壓力損失的問題。目前有兩種計算壓力損失的方法，現分別討論：

公式：ΔP=ρ/1.205×ΔP0      （1）

公式：ΔP=37×ρ× Q2/DN4      （2）

式中：ΔP-流量計的實際壓力損失，kPa；

      ρ-工況下的介質密度，ks/m3；

      ΔP-標準狀態下，介質為干空氣時的壓力損失，kPa；

      Q-介質流量，m2/s；

      DN-管線的公稱直徑，m；

 在標準狀態下，當介質為于空氣時，各規格流量計的壓力損失ΔP0可按圖2查出。

 以哈石化分公司三套催化裝置為例，我們來計算氣體渦輪流量計的壓力損失情況。已知三套催化裝置產于氣體的標準密度為0.897kg/m3，工作壓力為0.8kPa，介質溫度為60℃，日產氣量為14.4萬N m3/d，分別用上述兩種方法計算流量計的壓力損失。

 其工況下的密度為

 ρ=ρ0×（P/P0）× T0/T）=0.8974×（901/101）×（293/333）＝7.0439kg/m3

 其工況下的瞬時流量為

 Q=Q×（P0/P）×（T/T0）=（144000/24）×（101/901）×（333/293）＝764m3/h

 根據公式，當流量計口徑為160mm，查圖2得ΔP0已為10，則ΔP=ρ/1.205×ΔP0=7.0439/1.025 ×68.7kPa

 根據公式，當流量計口徑為100mm，ΔP=37×ρ0×Q2/DN4=37×7.0439×（76/3600）2/0.14＝1170.4kPa

 而實際上，三套催化用于干氣體計量的氣體渦輪流量計，目前的實際壓降為100kPa左右，利用公式（2）進行壓力損失的計算，進行儀表選型能夠與實際相符合。

 3，使用過程中存在的問題

 （1）計量工藝流程存在的問題

 （2）壓力傳感器選擇不合適引起的誤差

 （3）溫度、壓力傳感器零點漂移引起的誤差

 （4）環境溫度的影響

 4，為保證計量精度采取的措施和建議

 （1）合理安裝嚴格按照流量計安裝要求進行安裝。在氣質中含有原油和微量顆粒雜的情況下，力爭垂直安裝，防止原油顆粒雜質淤積在漩渦發生體內，引起計量誤差。在冬季流量計殼體要進行保溫，以免積液。如有積液現象要及時放水。

 （2）對于壓縮機往復泵干擾造成的脈動流采取遠離干擾源頭計量是最有效的方法。如條件不允許的情況下可在往復壓縮機管道的適當部位安裝孔板是消減現場管道內壓力脈動的有效措施。具體做法是在足夠容積的容器入口法蘭處安裝一恰當尺寸的孔板把原管道中的駐波改換成行波，從而降低壓力脈動達到減小波幅的效果。

 （3）定期標定：根據我公司實際情況，現用的氣體渦輪流量計檢定周期為一年，對懷疑有問題的流量計要及時標定，以保證溫度、壓力傳感器及其它部件正常工作。

 （4）加強氣體渦輪流量計的日常管理：定期檢查計量工藝流程狀態，發現問題及時整改。
