導讀：哪幾部分組成了渦輪流量計渦輪流量計屬于速度式流量計，也叫葉輪式流量計。是目前流量?jī)x表中比較成熟的高準確度儀表之一。今天帶大家了解一下渦輪流量計的結構，渦輪流量計是由那幾個部件組成的。

渦輪流量計一般由下列典型五個部分組成，第一是表體。表體的材料一般為鋼或者是鑄鐵其兩端為法蘭連接。小口徑表也有采用螺紋接口方式。第二是測量的組件。渦輪流量計亦可選用外部潤滑油泵潤滑軸承，但注意不能過量。第三是計數器。計數器面板上有重要信息顯示。第四是整流器。整流器用以使流體流過渦輪流量計時處于規則狀態，從而消除擾動對計量無利影響。高計量精準度。第五是磁耦合傳動的裝置。該裝置將處于大氣環境中的計數器部分與被測量氣體分離開來，并將測量組件的轉動傳遞給計數器。

渦輪流量計傳感器類型主要有四種。分別是氣體渦輪流量計傳感器、反推式渦輪流量傳感器、止推式渦輪流量傳感器、切向式渦輪流量傳感器。

氣體渦輪流量計傳感器，氣體的密度遠小于液體密度，流體推動力矩小，氣體流量傳感器與液體流量傳感器在結構參數上有顯著差別。要加大輪轂半徑，縮小流道截面積，使氣流流速加大且集中經過葉片邊緣。因氣流流速很高要用較小沖角的葉片。一般為降低摩擦阻力矩，采用滾動軸承，并對軸承系統注入潤滑劑。它能沖洗掉軸承表面的微粒，延長軸承壽命。多孔狀的儲油室能在換加潤滑劑期間向軸承持續供油。氣體渦輪流量計傳感器顯示裝置上附加氣體體積補償器，補償器把傳感器測量的實際體積流量經壓力、溫度換算為標準狀態下的體積流量。

止推式渦輪流量傳感器，這類產品的結構采用平面或球面點接觸，接觸點與傳感器軸線重合，點接觸的優點是摩擦力矩很小，可用于較低的下限流量，但是大流量時磨損嚴重。軸承為平面型。此類結構僅用于小口徑(DN≤15mm)傳感器，發揮其靈敏度高的特點。

反推式渦輪流量傳感器，反推式結構在一定流量范圍內可使葉輪處于浮游狀態，軸向不存在接觸點，無端面摩擦和磨損，可延長使用期限。

切向式渦輪流量傳感器，為用于微流量測量的渦輪流量傳感器。流體由葉輪的切向流過沖擊其葉片旋轉。由于被測流量小，為加大流體對葉輪的沖力，入口處裝有噴嘴，可以更換噴嘴孔徑以調節流量范圍。葉輪的轉速采用光電法檢測，以避免如磁阻法產生磁阻力矩。

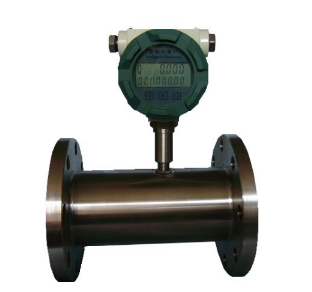

國產天然氣氣體渦輪流量計

一、特點：

1、精度高，壓力損失小，始動流量低，對溫度壓力和流量進行自動跟蹤補償，電池供電，可輸出多種信號，選用進口軸承，壽命長，安裝維修方便。智能型速度式流量?jī)x表是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力補償，具有準確度高、重復性好、測量范圍寬、安裝使用方便等優點。

2、是一種測量封閉管道中氣體介質流量的速度式儀表。適用于燃?xì)饧捌渌I(yè)領域中的氣體量精確測量。由于其體積小、精度高、重復性好。它吸取了國外同類產品的先進結構，經過優化設計，綜合了氣體力學、流體力學、電磁學等理論。采用先進的傳動結構而自行開發的新產品。

3、是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償?shù)男乱淮髁坑?jì)，是石油、化工、電力、冶金、工業鍋爐等工業行業的燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站及燃?xì)赓Q(mào)易計量的理想儀表。它具有壓力損失小、準確度高、始動流量低、抗振與抗脈動流性能好、量程比寬等特點。

二、安裝事項：

(1)屬于精密測量?jī)x表，在運輸、倉儲和操作時必須小心裝卸。

(2)在流量計裝入管道前，撕去法蘭進出口處的粘帶，并用吹起的方法檢驗葉輪轉動是否靈活平穩。

(3)流量計開始安裝前，特別是安裝在新管路或經維修的管路上時，首先應清掃管路，去除所有的渣、鐵銹及其它的管路碎屑。

(4)管路液壓靜力試驗后，任何留在管線里的液體都會損壞渦輪流量計的內部零件。如果液壓靜力試驗是必要的話，渦輪流量計必須要用一個管段來代替，確保在液壓靜力試驗后沒有液體留在渦輪流量計的上游管線里。

(5)流量計應水平安裝。帶有潤滑系統的流量計在安裝時應保證潤滑瓶開口朝上。公稱直徑DN≤200氣體渦輪流量計可以垂直安裝。安裝使用時，氣流方向應從上至下。

(6)任何情況下，在渦輪流量計的上游應安裝一段公稱直徑與流量計的公稱直徑相同的直管段，長度要求≥2DN;同時其下游也必須安裝一段與流量計的公稱直徑相同的直管段或彎管，并且要求其總長≥2DN。

(7)在氣體渦輪流量計入口管上游的漸縮管或漸擴管的開口角度不能超過30。。為了保證氣體政策輸送，便于對流量計進行維護，要在流量計安裝管道上設置旁通管道。

(8)氣體渦輪流量計宜緩慢地加壓和啟動，快速打開閥門的沖擊負載通常會損壞葉輪。

(9)如果需要在渦輪流量計附近的管線上做焊接工作，則必須將渦輪流量計拆下來進行。否則，會陰管道溫度過高而導致流量計的性破壞。
