導讀：供應液體渦輪流量計價格渦輪流量計是本公司采用國外先進技術生產制造的，是最理想計量液體的流量計之一。它具有結構簡單，計量精度高，使用壽命長，操作簡單，容易檢修等特點。該產品廣泛用于冶金、化工、石油、城建、環保、食品等領域，高精度測量水、自來水、、和較低粘度等液體的體積流量。

二、 液體渦輪流量計的工作原理

感器內的渦輪在流體作用下產生旋轉，使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。

三、液體渦輪流量計的儀表類型

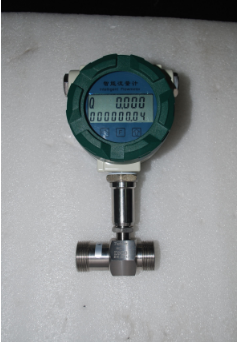

 A、現場顯示型

本智能流量計是采用先進單片微機技術設計的新型流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套?？娠@示瞬時流量和累計總量。累計流量：八位數字，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示精度：±1個顯示單位。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示，隔爆型。小信號切除功能。

B、脈沖輸出型

工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）。信號傳輸距離：小于250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手擰到感覺放大器到底后再把鎖緊螺母帶緊。接線：脈沖輸出型放大器對外引線為三根，紅線、白線和。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，接地。

C、4～20mA輸出型

工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器最大流量，流量范圍見渦輪流量傳感器銘牌。信號傳輸距離：小于250米。安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手擰到感覺放大器已經到底后把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。

D、分體遠傳顯示型

工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接.

四、 液體渦輪流量計的設計特點渦輪流量計具有G（高）、Z（中）、D（低）三種系列，工作壓力最高達到50Mpa。主要用于油田注水系統對高壓水的計量。同時還適用于各種高低壓水機系統的流量檢測。

采用全硬質合金（碳化鎢）式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在少量泥沙與污物的介質中工作。

傳感器采用全不銹鋼結構，（渦輪采用2Cr13）防腐蝕性能好。釤鈷永磁合金作為信號檢測器，輸出信號強，磁穩定性好，可在0-120℃介質中正常工作。

容易維修，流量計有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，內部清晰簡單。

小口徑渦輪流量計性能指標

準確度：1.0級；2.5級（ORB-LWGY型）

使用條件：

儀表使用環境溫度-20℃～50℃;

相對溫度：5%～95%;

被測流量介質溫度：-20℃～120℃;

大氣壓力：86Kpa～106Kpa;

防爆等級：ibⅡBT4.

信號傳輸距離：傳感器至顯示器的距離可達1000m。

小口徑渦輪流量計電氣特性：

1、 顯示方式：

　?。?）ORB-LWGY-1 遠傳顯示：脈沖輸出（配顯示儀表）；

　?。?）ORB-LWGY-2 現場顯示：7位LCD顯示累積流量，單位（m3）

　 7位LCD顯示瞬時流量，單位（m3/h）

　?。?）ORB-LWGY-3 渦輪流量變送器：（配顯示儀表）。

2、輸出功能：

　?。?）ORB-LWGY-1 脈沖輸出，p-p值由供電電源確定；

　?。?）ORB-LWGY-2 可帶脈沖輸出或4~20mA兩線制電流輸出；

　　（3）ORB-LWGY-3 4~20mA兩線制電流輸出。

3、供電電源：

　?。?）ORB-LWGY-1：DC5~24V；

　?。?）ORB-LWGY-2：3V鋰電池安裝于儀表內部可連續使用八年以上；

　?。?）ORB-LWGY-3：DC24V。
