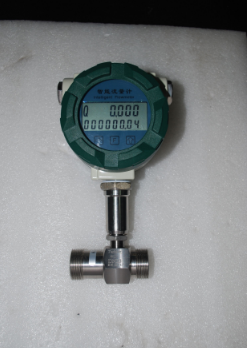

DN50蒸汽流量計

一、用途

FH-LUGB渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。

DN50蒸汽流量計

二、產品特點

直接測量氣體質量流量，無需溫度、壓力補償

低流速測量，小流量可測至零 , 分辨率 0.001m/s

具現場顯示，并可現場整定

量程比寬，1：120（可達1：1000）

非線性修正，有16段非線性函數可設置

高可靠性，具有故障自動檢查，顯示和故障自動修復功能

在線不斷流裝卸，維護方便

有防竊功能

超高，0.5級

DN50蒸汽流量計

三、安裝

（1）渦街流量計現場安裝完畢通電和通流前的檢查

1）主管和旁通管上各法蘭、閥門、測壓孔、測溫孔及接頭應無滲漏現象；

2）管道振動情況是否符合說明書規定；

3）傳感器安裝是否正確？各部分電氣連接是否良好？

（2）接通電源靜態調試

在通電不通流時轉換器應無輸出，瞬時流量指示為零，累積流量無變化，否則首先檢查是否因信號線屏蔽或接地不良，或管道震動強烈而引入干擾信號。如確認不是上述原因時，可調整轉換器內電位器，降低放大器增益或提高整形電路觸發電平，直至輸出為零。

（3）通流動態調試

關旁通閥，打開上下游閥門，流動穩定后轉換器輸出連續的脈寬均勻的脈沖，流量指示穩定無跳變，調閥門開度，輸出隨之改變。否則應細致檢查并調整電位器直至儀表輸出既無誤觸發又無漏脈沖為止。

DN600管道污水流量計產品特點：

１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

２、測量管內無阻礙流動部件，無壓損，直管段要求較低；

３、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；

４、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1；

５、轉換器可與傳感器組成一體型或分離型；

６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；

７、電磁流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；

８、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；

日常維護

僅需對儀表作周期性直觀檢查，檢查儀表周?chē)h(huán)境，掃除塵垢，確保不進水和其他物質，檢查接線是否良好，檢查儀表附近有否新裝強電磁場設備或有新裝電線橫跨儀表。若是測量介質容易沾污電極或在測量管壁內沉淀、結垢、應定期作清垢、清洗。

故障查找

流量計開始投運或正常投運一段時間后發現儀表工作不正常，應首先檢查流量計外部情況，如電源是否良好、管道是否泄露或處于非滿管狀態、管道內是否有氣泡、信號電纜是否損壞、轉換器輸出信號（即后位儀表輸入回路）是否開路。切記盲目拆修流量計。

傳感器檢查

測試設備：500MΩ絕緣電阻測試儀一臺，萬用表一只。

測試步驟：

（1）在管道充滿介質的情況下，用萬用表測量接線端子A、B與C之間的電阻值，A-C、B-C之間的阻值應大至相等。若差異在1倍以上，可能是電極出現滲漏、測量管外壁或接線盒內有冷凝水吸附。

（2）在襯里干燥情況下，用MΩ表測A-C、B-C之間的絕緣電阻（應大于200MΩ）。再用萬用表測量端子A、B與測量管內二只電極的電阻（應呈短路連通狀態）。若絕緣電阻很小，說明電極滲漏，應將整套流量計返廠維修。若絕緣有所下降但仍有50MΩ以上且步驟（1）的檢查結果正常，則可能是測量管外壁受潮，可用熱風機對外殼內部進行烘干。

（3）用萬用表測量X、Y之間的電阻，若超過200Ω，則勵磁線圈及其引出線可能開路或接觸不良。拆下端子板檢查。

（4）檢查X、Y與C之間的絕緣電阻，應在200MΩ以上，若有所下降，用熱風對外殼內部進行烘干處理。實際運行時，線圈絕緣性下降將導致測量誤差增大、儀表輸出信號不穩定。

（5）如判定傳感器有故障，請與電磁流量計生產廠家，一般現場無法解決，需到廠家維修。

轉換器檢查

如判定是轉換器故障，經檢查外部原因沒問題的情況下，請與電磁流量計生產廠家，廠家一般會采取更換線路板的方式解決。

電極的維護

1.在使用電磁流量計之前，要先用標準的PH值溶液來標定電磁流量計。標定之后在操作之前，大家一定要注意先用蒸餾水把電磁流量計的電極清洗一遍，然后再用測液清洗再一次清洗電極。

2.如果不使用電磁流量計，要取下電磁流量計電極的時候，大家要注意不要讓電極的觸感器與硬物碰撞了，否則只要是出現損傷都會影響到電極的使用的。

3.使用電磁流量計結束之后，大家要把電磁流量計的電極套給套上，里面少放一些飽和溶液，只要保證電極的球泡是濕潤的可以了，但是記住不要放在蒸餾水中浸泡。

4.平常要注意電極保持干凈，不要讓它的兩邊輸出出現了短路的情況，不然的話會使得測量不準確，影響電磁流量計的使用的。

其實，維護電磁流量計電極的方法還有很多，大家在使用過程中要多加注意，不要因?yàn)樽约阂稽c(diǎn)小小的疏忽造成了電磁流量計日后無法正常使用。
