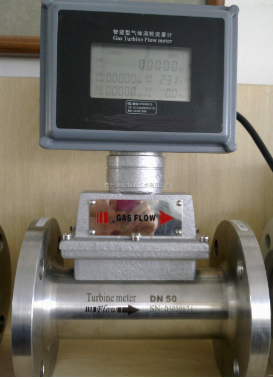

大口徑渦輪流量計價格是采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。

該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWGY-□B型和LWGY-□C型。

LWGY-□B型：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）； 無信號輸出功能。

LWGY-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。

大口徑渦輪流量計價格特點

1.        高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

2.        重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；

3.        具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正

4.        所有有效數據掉電后保持10年不丟；

5.        范圍度寬，中大口徑可達1:20，小口徑為1:10；

6.        結構緊湊輕巧，安裝維護方便，流通能力大；

7.        適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

8.        專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；

9.        可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

 大口徑渦輪流量計價格是速度式流量計中的主要種類，當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。影響渦輪流量計精度的主要外部因素是流體的流動狀態，渦輪流量計特性曲線要保持良好的線性關系，流過流量計的流體應為充分發展的流型。

1.旋轉系數與下游直管段長度之間的關系

旋轉流的旋轉強度用旋轉系數來表示，旋轉系數定義為角動量通量與軸向動量通量的比值：

式中：ω -- 周向速度；

u -- 軸向速度；

R -- 管道半徑；

A -- 流體流過的橫截面積；

ρ -- 密度。

對于圓管內的旋轉流，在r=0.95R處的旋轉角度大，即：

采用多項迭代的方法，可編程計算出在某個值時（X 為圓管直徑D的倍數）滿足一定精度的Sw值：

    常數b和c與流體性質、雷諾數和流量有關，需要通過實驗確定。對于不可壓縮流體，b=0.030~0.085，c=0.10~0.50。一般來說，流量越大，旋轉流的衰減越大，由式（3）可以看出，旋轉流發生后的直管段越長，旋轉流的強度越弱，對渦輪流量計精度的影響越小。

2.實驗設計與結果分析

    為了在實驗過程中能得到理想的旋轉流體，實驗中采用了模擬多種強度旋轉流的發生器，旋轉流發生器安裝在流量計上游來流的起始點處。

    實驗采用稱量法，記錄電子稱上的質量脈沖數N，N乘以質量脈沖常數（0.08333），即得到質量值，同時記錄時間和渦輪變送器的脈沖數，在每個流量點重復做三次，記錄三組數據，共選擇5個流量點來覆蓋渦輪流量計的測量量程。流量Q=0.08333N/t，儀表系數為：

儀表系數K與旋轉數Sw成線性關系，儀表精度為：

其中α、d均為待定系數。

    根據實驗所得多組脈沖數和流量數據，可計算出儀表精度δ值。按δ-X方程及δ和X數據進行小二乘法回歸，可確定α和d的數值。一般來說，對不可壓縮流體，α=1.15~2.20，d=0.016~0.11。

3.直管段長度和流量計精度的初步預測

    在工程設計中，根據流體性質、流量和雷諾數確定α和d值。這樣，按照式（5）就可以依不同的流量計精度要求，對直管段長度進行初步預測，或確定直管段長度后，對流量計的精度做初步預測。

當δ=0.2%時，不同流量下所需直管段長度見表1。

表1 不同流量下所需直管段長度

X     145.05        62.16       41.41       31.70      29.88     26.30    22.58

 當X=30時，不同流量下儀表精度見表2。

表2 不同流量下預測的儀表精度

δ      1.33       0.69     0.39     0.23     0.20     0.14     0.10

對流量計的精度和直管段的預測，為不同精度要求的渦輪流量計選擇適當長度的直管段提供了理論參考。

4.結語

（1）旋轉數Sw與X成指數關系，即隨著下游距離X的增加，旋轉流強度以指數方式衰減。指數系數c和α值與介質的性質，雷諾數等參數有關。

（2）對于任一旋轉流源，隨著下游距離的增加，在大流量區旋轉流強度衰減速度快，而在小流量區，旋轉流強度衰減速度要慢一些，因此，對小流量的流量計管道設計中需要加長直管段，以減少旋轉流對流量計精度的影響。

（3）不論旋轉流的方向

為了保證閃現表面對法米特渦輪流量計輸出的脈沖信號有滿意的靈敏度，就要前進信噪比。要想充分發揚渦輪流量計的特征，在流量計的設備使用上還有必要加以充分注意，為此，在設備時應防止各種電煩擾表象，即電磁感應，靜電及電容耦合。

① 流速分布不均和管內二次流的存在是影響渦輪流量計測量準確度的重要因素。所以，渦輪流量計對上、下賤直管段有—定需要。關于工業測量，一般需要上游20D，下賤5D的直管長度。

② 渦輪流量計對流體的清潔度有較高需要，在流量計前須設備過濾器來保證流體的清潔。過濾器可選用漏斗型的，其本身清潔度，可測其兩端的差壓改動得到。

③ 為保證通過流量計的液體是單相的，即不能讓空氣或蒸氣進入流量計，在流量計上游必要時應裝消氣器。關于易氣化的液體，在流量計下賤有必要保證一定背壓。該背壓的大小可取最大流量下賤量傳感器壓降的二倍加上最高溫度下被測液體蒸氣壓的1.2倍。為消除二次活動，最佳在上游端加裝整流器，若上游端能保證有20D左右的直管段，并加裝整流器，可使流量計的測量準確度到合格守時的準確度等級。

另外，渦輪流量計關于粘度較高的液壓油，機油，小口徑規范可以選用實流標定。
