測量大口徑管道液體流量的流量計有哪些？使用單位在測量大口徑管道的液體流量時，選擇流量計要考慮一下因素：壓力損失應越小越好；由于流速不高(以降低運行成本)，管道內壁易沉積污垢、淤泥；所用流量計的測量范圍要特別大，以適應不同時間段的瀏覽的懸殊差別；流量計的防護等級也要滿足所處環境的要求。常用于測量大口徑管道液體流量的流量計有以下幾種。

(1)電磁流量計電磁流量計是依據法拉第電磁感應定律制成的，被廣泛應用于工業過程中各種導電液體的流量測量。電磁流量計的主要特點為如下：①管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。②測量結果與流速分布、流體壓力、溫度、密度、黏度等物理參數無關。③測量精度高，測量范圍大(高達200:1)。④直管段要求相對教低，易于滿足。⑤有大口徑及滿足防護要求的產品。⑥大口徑產品的價格較高，且口徑越大價格增長越快。

(2)超聲波流量計超聲波流量計是利用聲波在靜止流體中的傳播速度與在流動流體中的傳播速度不同的原來制成的，既可以測量導電介質，也可以測量非導電介質的流量。超聲波流量計的主要特點如下：①探頭可以安裝在管道的外邊(外夾式)，不妨礙管道內流體的流動狀況，以減少壓力損失。②測量精度與管道口徑有關，管徑越大，有可能得到的精度越高(采用多聲段)。

(3)插入式流量計在測量精度要求不高的場合，可以采用插入式流量計來測量大流量。因?yàn)椴迦胧搅髁坑?jì)的主要優點是價格低(只有其他結構的幾分之一)，而且這種流量計重量輕、壓損小、也易于安裝和維修。插入式流量計有兩種結構形式，即點流速計型和徑流速計型。

①點流速計型傳感器點流速計型傳感器由測量頭、插入桿、插入機構和轉換器組成。常見的點流速計型的傳感器包括插入式渦街流量計、插入式渦輪流量計、插入式超聲波流量計和插入式電磁流量計等。幾種常用的點流速計型傳感器的主要特點如下：插入式渦輪流量計——價格較低，但只適合測量潔凈液體的流體，否則極易導致渦輪卡滯(在大口徑的管路上加裝網目數滿足要求的過濾器不太現實)。插入式渦街流量計——耐臟性比插入式渦輪流量計好，測量精度也不差，但可測流速的下限不能太低(測量水流量時，流速下限只能達到0.3m/s)，否則將不能勝任。插入式超聲波流量計——不受溫度、壓力、密度和電導率變化的影響；傳感器結構簡單，無節流體，不堵塞；安裝時不用停產斷電。插入式電磁流量計——低成本；無可動部件，與介質接觸部分為不銹鋼材料，使用壽命長；安裝簡便，免維護；一種規格的流量傳感器可用于多種管道直徑，給選型及使用帶來很多方便。

②徑流速計型傳感器徑流速計型的傳感器由檢測元件(均速管)、插入機構和取壓裝置組成。常見的徑流速計型傳感器包括差壓式和熱式。差壓式均速管是一根橫貫管道直徑的金屬中控桿，其迎流面有多點測量孔(用于測量總壓)，背流面有一點或多點測壓孔(用于測量靜壓)。差壓式均速管流量計由于結構簡單、價格便宜、維修方便，在大口徑的水流量測量中用的比較多。不足之處在于：水中的泥沙易將取樣孔堵住而引起故障，需視流體中泥沙含量的大小進行定期清除；當相對流量較小時，誤差將增大，故只適合一般的檢測和控制。

蒸汽渦街流量計原理

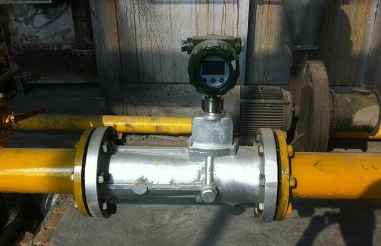

      蒸汽渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。

　　為提高蒸汽流量計的耐高溫及抗振動性能，我公司新近開發出了HLUG改進型渦街流量傳感器，因其獨特的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。

    是利用流體在特定條件下流動時將產生振蕩，且振蕩的頻率與流速成比例這一原理設計的．當通流截面一定時，流速與導容積流量成正比。因此，測量振蕩頻率即可測得流量

應用

    在實際應用中，往往最大流量遠低于儀表的上限值，隨著負荷的變化，最小流量又往往會低于儀表的下限值，儀表并非工作在它的最佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司作為蒸汽流量計廠家研制的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。

    為了使用方便，電池供電的本地顯示型蒸汽流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型蒸汽渦街流量計帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
