導讀：溫壓補償渦街流量計優缺點？溫壓補償渦街流量計是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。

        溫壓補償渦街流量計的最大優點是儀表系數不受測量介質物性的影響，可以由一種典型介質推廣到其他介質上。但由于液、氣的流速范圍差別很大，導致頻率范圍亦差別很大。處理渦街信號的放大器電路中，濾波器的通帶不同，電路參數亦不同，因此，同一電路參數不能用于測量不同介質。

        溫壓補償渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。

渦街流量計的優缺點

1.優點

（1）渦街流量計無可動部件，測量元件結構簡單，性能可靠，使用壽命長。

（2）渦街流量計測量范圍寬。量程比一般能達到1:10.

（3）渦街流量計的體積測量不受被測流體的溫度、壓力、密度或粘度等熱工參數的影響。一般不需要單獨標定，它可以測量液體。氣體或蒸汽的流量。

（4）它造成的壓力損失小。

（5）準確度較高，重復性為0.5%，且維護量小。

2.缺點

（1）渦街流量計工作狀態下的體積流量不收被測扣題溫度、壓力、密度等熱工參數的影響，但液體或蒸汽的最終測量結果應是質量流量，對于氣體，最終測量結果應時標準體積流量。質量流量計或標準體積流量都必須通過流通密度進行換算，必須考慮流體工況變化引起的流體密度變化。

（2）造成流量測量誤差的因素主要有：管道流速不均造成的測量誤差；不能準確確定流體工況變化時的介質密度；將濕飽和蒸汽假設成干飽和蒸汽進行測量。這些誤差如果不加以限制或消除，渦街流量計的總測量誤差會很大。

（3）抗震性能差，外來振動會使渦街流量計產生測量誤差，甚至不鞥正常工作。通道流體高流速?zèng)_擊會使渦街發生體的懸臂產生附加振動，使測量精度降低。大管徑影響更為明顯。

（4）對測量臟污介質適應性差。渦街流量計的發生體極易被介質臟污或被污物纏繞，改變幾何體尺寸，對測量精度造成極大影響。

（5）直管道要求高。專家指出，渦街流量計支管段一定要保證前40D后20D，才能滿足測量要求。

另外，氣體和液體的密度差別很大，而旋渦分離時產生的信號強度與密度成正比，因此信號強度差別亦很大。液、氣放大器電路的增益、觸發靈敏度等皆不相同，壓電電荷差別大，電荷放大器的參數也不相同。即使同為氣體(或液體、蒸汽)，隨著介質壓力、溫度、密度不同，使用的流量范圍不同，信號強度亦不同，電路參數同樣要改變。因此，一臺溫壓補償渦街流量計不經硬件或軟件修改，改變使用介質或改變儀表口徑是不可行的。

渦輪流量傳感器的維護保養要注意以下幾點?

1.渦輪流量計投運前要先進行儀表系數的設定，仔細巡查，確定流量計接線無誤、接地良好后方可送電。

2.使用時應保持被測介質的清潔不含纖維和顆粒等雜質。保持過濾器暢通。過濾器被雜質堵塞，可以從其入口、出口處壓力表讀數差的增大來判斷出，出現堵塞及時排除，否則，會嚴重降低流量。

3.渦輪流量傳感器的維護周期一般為半年。定期對流量計進行清洗、檢查和復校。設有潤滑油或清洗液注入口的流量計，應按說明書的要求定期注入潤滑油或清洗液，以維護葉輪良好運行。檢修清洗時請注意勿損傷測量腔內的零件特別是葉輪。裝配時請看好導向件及葉輪的位置關系。

4.渦輪流量傳感器不用時應清洗內部介質吹干后且在傳感器兩端加上防護套防止塵垢進入?然后置于干燥處保存。

5.監查顯示儀表狀況，評估顯示儀表讀數，有異常要及時檢查。

6.配用的過濾器（作用：過濾雜質等）應定期清洗不用時應清洗內部的介質同傳感器一樣加防塵套置于干燥處保存。

7.在傳感器安裝前用口吹或手撥葉輪（指裝有動葉的輪盤）使其快速旋轉觀察有無顯示當有顯示時再安裝傳感器，若無顯示應檢查有關各部分排除故障。

8.對于大流量(單位:立方米每秒)貿易結算計量，為保證流量計的精確度，流量計必須經常校驗。現場應配備在線校驗設備，或配備可移動式校驗裝置，雖然一次性投資較大，但從長遠經濟利益考慮是值得的。

渦輪流量計可以做成封閉結構，其轉速信號是非接觸測量所以容易實現耐高壓設計。渦輪流量計它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1，精度在±0.2%以?xún)?nèi)。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。

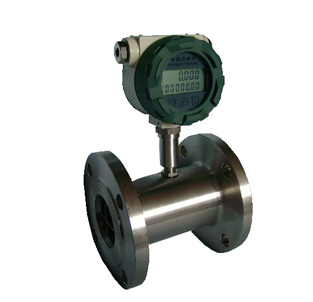

渦輪流量計是采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。渦輪流量計是速度式流量計中的主要種類，當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。渦街流量計該產品具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。

渦輪流量計是根據卡門渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。渦街流量計也稱之為旋渦流量計或卡門渦街流量計。綜合吸收發達國家先進技術和總結多年研究生產經驗的基礎上進行精心設計的產品，實現了產品智能化、標準化、系列化、通用化、生產模具化、確保產品質量的美觀性。該產品具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。

渦輪流量計特點：

1、傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。

2、結構簡單、牢固以及拆裝方便。

3、測量范圍寬，下限流速低。

4、壓力損失小，重復性好，精確度高。

5、具有較高的抗電磁干擾和抗振動能力。
