氣密性微漏測試儀

點擊次數：623 發布時間：2024-11-07

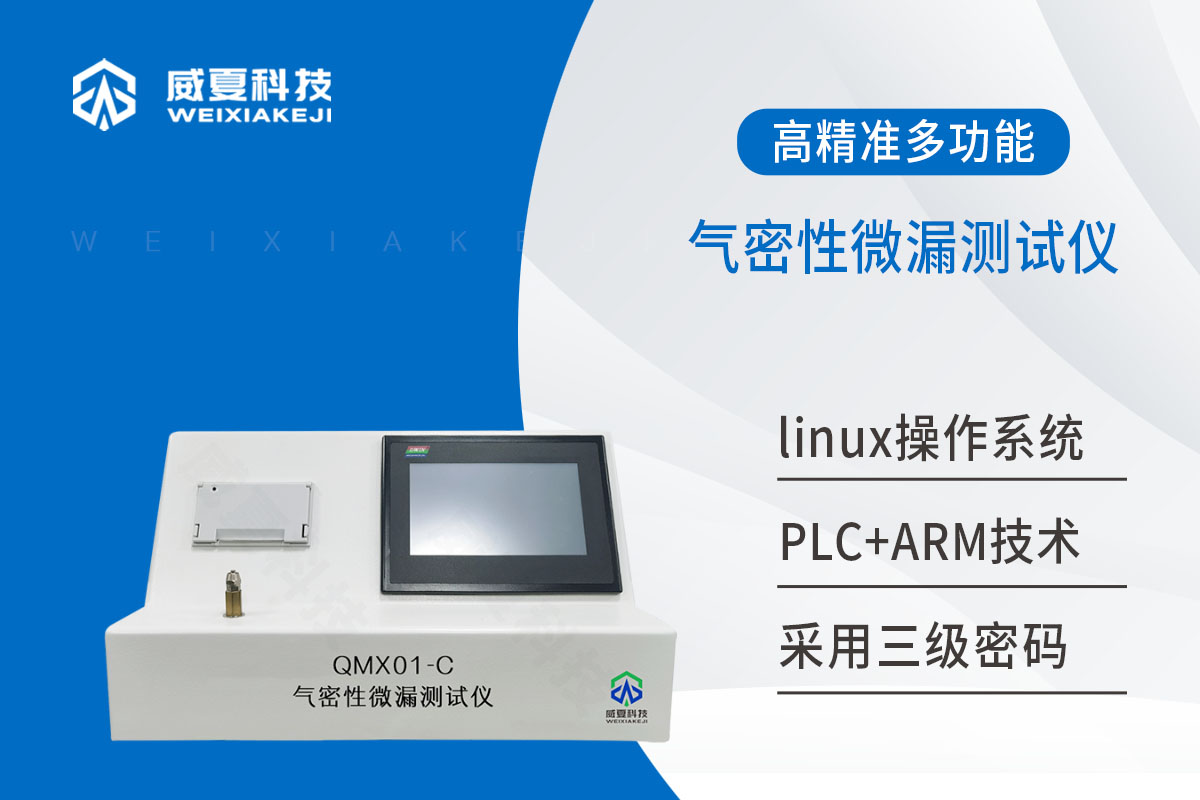

　　氣密性微漏測試儀

　　氣密性微漏測試儀是一種專門用于檢測醫療器械和相關產品氣密性和微漏的專業檢測設備。以下是對其詳細的介紹：

　　一、主要功能

　　氣密性微漏測試儀的設計目標是確保產品在使用過程中不會出現泄漏問題，從而保證產品的安全性和可靠性。它是專業用于檢驗注射器、導管(如導尿管、輸液管等)、輸液器、魯爾接頭、連接件、過濾器、其他醫療器械和部件等醫療耗材泄漏的專用設備。

　　二、主要特點

　　高靈敏度：能夠檢測到極小的泄漏，確保產品的密封性能。

　　自動化程度高：很多設備支持全自動測試，減少人為干預，提高測試效率和準確性。

　　多功能：除了氣密性測試，還可以進行壓力測試、真空測試等多種測試。

　　數據記錄和分析：設備通常配備數據記錄功能，能夠儲存和分析測試結果，便于質量控制和追溯。

　　用戶友好：操作界面設計人性化，易于使用和操作。

氣密性微漏測試儀

　　三、工作原理

　　氣密性微漏測試儀的工作原理主要基于氣體狀態方程(PV=nRT)，即壓力P、體積V、摩爾數n與溫度T之間存在確定的關系。當被測物體或容器內部存在泄漏時，氣體會從高壓區域流向低壓區域，導致體積或壓力的變化。檢漏儀通過高精度的傳感器監測這些變化，從而判斷物體是否存在泄漏，并準確計算出泄漏量。其常用方法有以下幾種：

　　差壓法：基于測量容器內外的壓力差來判斷泄漏的方法。當被測物體被置于一定的壓力或真空環境下，如果物體內部存在泄漏，容器內外的壓力差將隨之增加。檢漏儀通過壓力傳感器測量差壓值，并根據標定得到的漏率曲線來計算泄漏率。這種方法簡單直觀，適用于大多數密封性能的檢測。

　　質量法：通過測量被測物體內的氣體質量變化來判斷泄漏情況。檢漏儀通常使用微小的泵抽取被測物體內的氣體，并通過傳感器測量抽取前后的氣體質量差異，從而計算出泄漏量。這種方法在檢測微小泄漏時具有較高的精度。

　　壓力損失法：通過給被測產品施加一定的壓力，然后測量壓力下降的速度來判斷是否存在泄漏。

　　四、應用場合

　　醫療器械制造：在生產、質量控制和研發中起關鍵作用，確保醫療器械的密封性能。

　　汽車制造：需要對發動機、燃油系統、空調系統等關鍵部件進行氣密性檢測，以確保其密封性能。

　　新能源：隨著新能源汽車的興起，電池包、氫燃料電池等新型能源系統的氣密性檢測也成為重要的質量控制環節。

　　電子設備：電子設備的密封性能對其性能穩定性至關重要，氣密性檢漏儀可用于檢測手機、電腦等電子產品的密封性能，防止水、塵等外界因素對其造成損害。

　　半導體行業：在晶圓封裝、芯片測試以及設備密封檢測等方面也發揮著重要作用。

　　航空航天：航空航天器的密封性能直接關系到其飛行安全和性能，氣密性檢漏儀可用于檢測這些設備的密封性能，確保飛行過程的安全和有效。

　　五、使用方法

　　連接氣密性檢漏儀的電源和氣源。電源通常為24V，氣源需純凈無雜質。避免在同一個氣源上添加其他氣動產品。

　　將氣密性檢漏儀上的測試氣管連接到工裝治具上，同時連接工裝治具的控制線。

　　打開氣密性檢漏儀的電源開關，通過技術工程師的密碼進入程序設置界面。通過測試不同的產品，設置標準測試參數，包括充氣時間、保壓時間、測試時間、壓力釋放時間和工裝治具的標準測試動作。

　　在氣密性檢漏儀的操作界面上，選擇相應產品的測試程序。將產品放入工裝治具模型內，打開測試按鈕。

　　在測試過程中，氣密性檢漏儀將根據測試的相關數據判斷產品是否合格。當產品合格時，顯示“PASS”;當產品不合格時，顯示“FAIL”。

　　測試完成后，氣密性檢漏儀會自動報警提示。

　　綜上所述，氣密性微漏測試儀是一種功能強大、應用廣泛的檢測設備，在保障產品質量和安全性方面發揮著重要作用。

　　本文由威夏科技提供!
